土工膜在生產的過程中是需要檢測的，那么它的檢測方法都有哪些呢？今天小編來聊一聊，下面一起看一下吧。

材料屬性

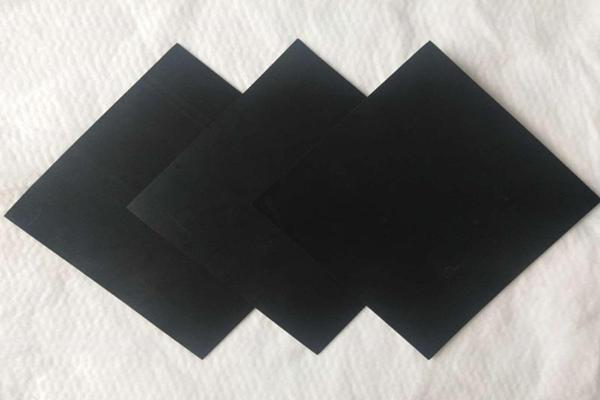

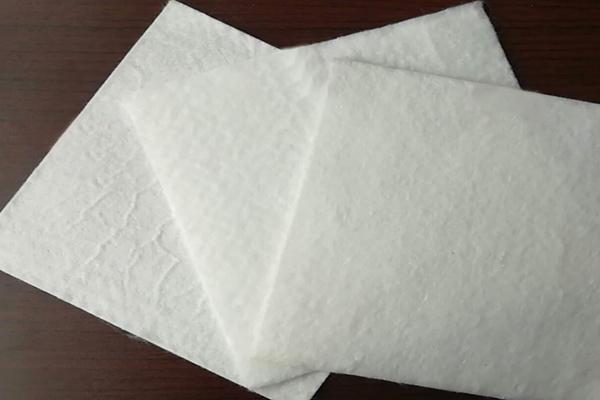

土工膜是一種新型防滲材料，其成分基本由不透水的聚乙烯、無紡布和巖土工程材料復合而成。 由于其性能優(yōu)勢顯著，在我國得到了較為迅速的發(fā)展。土工膜不僅具有較強的防水性，而且本身具有較強的柔軟性和優(yōu)良的耐化學腐蝕性，與普通防水材料相比，在強度大、滲透系數低、連接性好等多方面具有顯著的優(yōu)勢。 土工膜廣泛應用于環(huán)境保護、水利、市政工程、化工、石油、礦業(yè)、建筑、路基加固及涵洞防滲等諸多領域。

檢查項目

外觀、寬度及長度、厚度偏差、粗糙度的高度、密度、拉伸屈服強度、屈服伸長率、拉伸斷裂強度及斷裂伸長率、直角撕裂負荷、耐穿刺強度、拉伸負荷應力裂紋〔切口恒載拉伸法〕、炭黑含量、炭黑分散性、氧化誘導時間

試驗方法

1、外觀質量

自然光下目視距離產品0.5m時，不得有斷頭、裂紋、剝離、穿孔修復點和氣泡。 啞光口罩外觀應均勻、無結塊、缺損等現象。 結晶點、硬度和雜質尺寸用精度0.1mm以上的測定器進行測定。

2、寬度和長度

根據相關標準準備相應的測量裝置，并按照相應的方法進行寬度和長度測量，長度和寬度偏差應符合標準要求。 測量長度時，鋪展土工膜進行層壓，每層長度不超過5m，層層壓不超過20層，測量前維持該層壓狀態(tài)相應時間。 用寬度測量用放大鏡檢查對準位置，測量次數由土工膜的全長決定。

3、厚度偏差

測量前應根據需要調節(jié)試樣，采用等分試樣長度的方法確定測量厚度的位置點，沿試樣寬度方向按一定長度等間隔測量厚度，厚度偏差應滿足要求。 粗糙聚乙烯土工膜厚度測量采用可施加特定壓力的測厚儀，結果取多次均值。

4、皮膚粗糙的高度

在粗面土工膜試樣上，用測深儀測定膜面凸部(峰)和凹部)表面間的高度差，將樣品寬度方向的所有有效點的測定值作為平均值，作為粗面土工膜的粗糙度。

5、穿刺強度

沿樣品寬度方向均勻切取樣品，兩端樣品至土工膜寬度邊緣距離不小于150mm，在特定條件下進行狀態(tài)調節(jié)。 將試樣不受拉伸牢牢夾在兩個圓板之間，以一定速度進行試驗，直到金屬棒完全刺入試樣，并將最大力值作為耐穿刺強度記錄。

6、密度

準備試樣和浸泡液，分別按標準方法制備玻璃浮標和密度梯度柱，用預制好并存放在容器中的輕液浸潤后輕輕放入梯度柱中，等待其高度位置穩(wěn)定平衡，測量其幾何中心高度，并根據所得結果進行密度計算。

7、拉伸性能測定

檢查項目包括拉伸屈服強度、屈服伸長率、拉伸斷裂強度及斷裂伸長率。 將預先準備好的5型試樣裝置放置在試驗機上，沿著試樣的長度方向的主軸以50mm/min±5mm/min的速度恒速拉伸，計算測定相應的結果，直到試樣的斷裂或應力(載荷)或應變)達到某個規(guī)定值。

8、直角撕裂負荷

按標準方法制備和調試后，用試驗機夾具夾住試樣，夾住部分不大于22mm，受力方向與試樣方向垂直，以50mm/min±5mm/min的試驗速度進行試驗，記錄最大載荷值為直角撕裂載荷

9、炭黑的分散性

將制備好的試樣置于顯微鏡下進行隨機觀察，計算每個隨機觀察區(qū)域最大的炭黑塊或內含物的面積，根據炭黑分散體的參考圖判定其級數。

10、氧化誘導時間( OIT )。

常壓氧化誘導時間主要通過測定樣品在高溫條件下開始自動催化反應的時間來評價樣品的熱穩(wěn)定性。 高壓氧化誘導時間的測量是將試料和對應的參考材料放置在高壓氧氣氛中，從室溫開始以一定速度加熱。 達到特定溫度后，試料保持在該溫度下，直到發(fā)生氧化反應并出現在熱曲線上，從開始加熱到發(fā)生氧化反應的時間間隔為氧化誘導時間。

11、拉伸載荷應力裂紋(切口恒載荷拉伸法) 。

在土工膜板上切下啞鈴狀試樣，在試樣中部做切口，將帶切口的試樣在恒負荷拉力下置于高溫表面活性劑中，測試并連續(xù)觀察，記錄規(guī)定時間或試樣斷裂的時間。

12、低溫沖擊脆化性能</p><p>將通過懸臂梁固定在夾具上的試料浸漬在溫度控制精密的傳熱介質中，每隔規(guī)定時間進行一次狀態(tài)調節(jié)后，以規(guī)定速度揮動沖頭沖擊試料。 -70℃時，沖擊30個樣品，25個以上不破壞通過。

13、水蒸氣滲透系數

在溫度38℃±0.6℃、相對濕度90±2%的環(huán)境條件下，按相關標準將干燥劑和試樣放入相應器皿中，再蓋上蓋子，將密封蠟灌入杯槽，處理后稱量密封的透濕杯。 將透濕杯放入調整好的恒溫恒濕箱中一定時間后取出，放入特定干燥器平衡30min進行稱量。 按時間間隔重復上述步驟，稱量透濕杯，在滿足條件時結束試驗，根據計算出的水蒸氣透過量計算最終滲透系數。

14、炭黑含量

將一定量的樣品在氮氣流中550℃±50℃熱解約45min，在900±50℃焙燒，根據熱解和焙燒前后的質量差計算出炭黑含量。

15、尺寸穩(wěn)定性

在在土工膜上切取100mm×100mm的試樣，在試樣兩條對應邊的中點處劃出兩條相互垂直的標線，放置在規(guī)定的環(huán)境條件下進行狀態(tài)調節(jié)。 狀態(tài)調節(jié)環(huán)境下測量試樣原始標線間距，將試樣置于100℃溫度15min后，狀態(tài)調節(jié)環(huán)境下測量試驗后試樣標線間距，計算最終結果。

16、85℃熱老化</p><p>應按照相關程序和程序進行試樣制備和調節(jié)，在85℃條件下進行90d暴露試驗，每周檢測試樣變化情況。 老化試驗結束后，測定老化后試樣的常壓氧化誘導時間。

17、抗紫外線</p><p>試驗條件為UVA-340燈，波長340nm下照射強度為0.76W/㎡，75℃±3℃下照射周期為20h，然后在60℃±3℃下冷凝4h，循環(huán)試驗合計1600h后，相關結果的

18、2%正割模量的測定方法

根據需要將調整好的5型試樣放入夾具中，使試樣的長軸線與試驗機的軸線成一直線，以50mm/min的試驗速度完成拉伸試驗后，根據所得數據計算最終結果。

以上是今天的內容，感謝您的閱讀和觀看，希望能幫到大家，如果有什么不明白的地方，請聯(lián)系工作人員，我們會竭盡全力為您服務，期待我們今后的合作。
