復(fù)合土工膜是在工程中常用的材料，經(jīng)常接觸這些的可能對它比較了解，不太接觸的對它就不太了解了，今天小編來聊一聊它的性能以及在施工中需要注意的事情，下面一起看一下吧。

復(fù)合土工膜是由土工織物和土工膜復(fù)合而成的不透水材料，主要用于防滲，復(fù)合土工膜為一布一膜和二布一膜，寬4-6m，重量為200-1500g/m2，抗拉、抗撕裂撕、頂破等物理力學(xué)性能指標高，能滿足水利、市政、建筑、交通、地鐵、隧道等土木工程的需要 因為選擇了高分子材料，在制造工序中添加了抗老化劑，所以可以在非常規(guī)的溫度環(huán)境下使用。

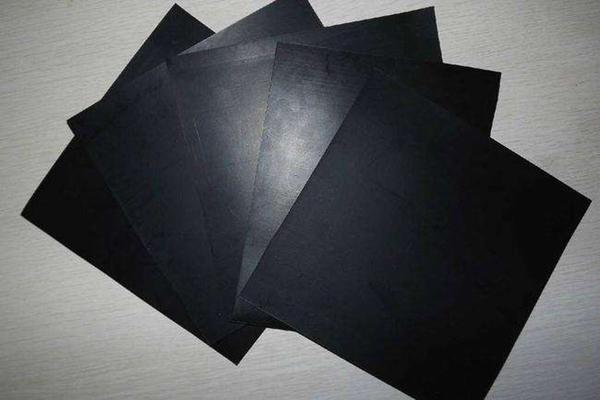

復(fù)合土工膜性能

復(fù)合土工膜(復(fù)合防滲膜)分為一布一膜和兩布一膜，寬4-6m，重200—1500g/平方米，抗拉、抗撕裂、頂破等物理力學(xué)性能指標高，產(chǎn)品強度高，延伸率好，變形彈性模量大 能夠滿足水利、市政、建筑、交通、地鐵、隧道、工程建設(shè)中的防滲、隔離、加固、防裂加固等土木工程需要。 因為選擇了高分子材料，在制造工序中添加了抗老化劑，所以可以在非常規(guī)的溫度環(huán)境下使用。 常用于堤壩、排水溝的防滲處理，以及廢料場的防污處理。

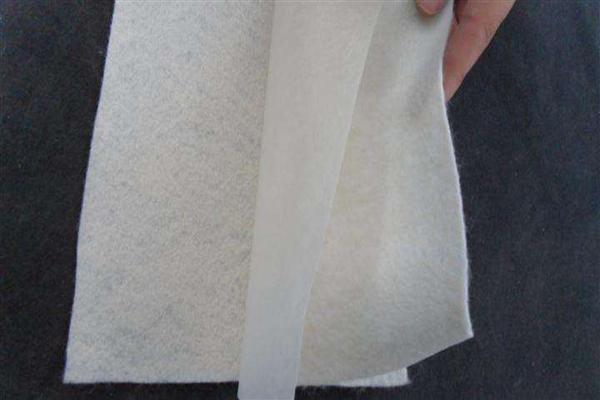

復(fù)合膜是在薄膜的一側(cè)或兩側(cè)貼土工布，形成復(fù)合土工膜。 其形式有一布一膜、二布一膜、二膜一布等。土工布作為膜的保護層，保護防滲層免受損傷。為了減少紫外線的照射，提高抗老化性能，最好采用埋置法鋪設(shè)。

復(fù)合土工膜施工

施工中，先用直徑較小的砂土或粘土平整基礎(chǔ)面，再鋪設(shè)土工膜。膜不要繃得太緊，嵌入兩端土體的部分呈波紋狀，最后鋪好的土工膜上用細沙或粘土鋪10cm左右的過度層。 20-30cm的砌塊石(或混凝土預(yù)制塊)朝上，作為抗沖擊保護層。 施工時，最好盡最大努力避免土工膜直接淋石，邊鋪膜邊進行保護層施工。 土工膜與周邊結(jié)構(gòu)連接采用膨脹螺栓和鋼板壓條錨固，連接部位涂乳化瀝青(厚2mm )粘結(jié)，防止此處滲漏。

施工注意事項

（1）使用時應(yīng)采用埋入式，蓋板厚度不應(yīng)小于30cm

（2）整治防滲系統(tǒng)應(yīng)由墊層、防滲層、過渡層、保護層組成。

（3）土體應(yīng)牢固，清除不均勻沉陷、裂縫、防滲范圍內(nèi)的草皮、樹根，在與膜相接的面上鋪設(shè)粒徑小的砂土或粘土作為防護層。

（4）鋪設(shè)時不要拉太緊土工膜，兩端的預(yù)埋土體部分宜呈波狀，特別是與剛性材料錨固時，留有一定的伸縮量。

（5）施工時，避免石塊、重物直接碰到土工膜，宜邊施工，邊貼膜邊覆蓋保護層。

復(fù)合土工膜接縫，土工膜的接縫處理是一個重要工序，直接影響防滲效果。

 一般接縫:

①搭接，搭接寬度宜大于15cm；

②熱熔敷，適用于稍厚的土工膜基材，適合焊接接合寬度為5CM以上。 (不建議粘接，長時間在水中浸泡容易斷膠，防滲效果差）。

接縫的注意事項

（1）復(fù)合土工膜接縫處理是施工的關(guān)鍵過程，直接影響工程運行壽命，質(zhì)量檢測表明，采用熱敷方法較為理想。 (也可以是專用粘接)熱熔敷方法是對PE土工膜相接的表面進行加熱處理，使表面熔融，通過壓力使其融合一體化。

（2）土工膜宜按一定方向鋪設(shè)，土工膜兩側(cè)應(yīng)預(yù)留PE膜與PET不粘結(jié)層，鋪設(shè)時調(diào)整各單位土工膜方向，便于各單位土工膜的焊接。

（3）在土工膜鋪設(shè)后，要求用沙袋壓緊，避免漏風(fēng)，邊緣接縫處無污物、水分、灰塵等。

（4）焊接前調(diào)整接縫兩邊的PE單膜，搭接在一定的寬頻帶內(nèi)，平整無褶皺。

（5）焊接時，宜有一定經(jīng)驗的技術(shù)人員焊接，焊接使用專用焊機進行。 請調(diào)整溫度和速度。

經(jīng)多年實踐證明，膜厚度在0.25mm以上，過薄會產(chǎn)生氣孔，施工中易損傷，防滲效果下降，膜施工中，應(yīng)特別注意鋪設(shè)不要太緊，不要起皺，拼接牢固。 要嚴格按技術(shù)規(guī)范施工，把好準備、鋪設(shè)、拼接、檢測、回填五大質(zhì)量關(guān)。

特點：穿刺強度高、摩擦系數(shù)大、抗老化性能好、適應(yīng)環(huán)境溫度范圍廣、優(yōu)異的耐排水性能，適用于水利、化工、建筑、交通、地鐵、隧道、垃圾處理廠等工程

技術(shù)要求

①工藝流程，水庫復(fù)合土工膜的防滲工作是一種邊挖、邊鋪、邊打樁、邊保護的循環(huán)工作。

②基底面清掃，基礎(chǔ)面請務(wù)必按設(shè)計清理。 這是確保防滲效果的關(guān)鍵。 特別是請完全清除尖石、樹根等垃圾。 基礎(chǔ)面上不能有局部的凹凸現(xiàn)象。 清理的基礎(chǔ)面應(yīng)采用夯土機或夯土機牢固找平。

③復(fù)合土工膜鋪設(shè)，鋪薄膜時，一定要從上往下鋪。 膜與膜之間，以及膜與基底面之間必須平整緊密，但不能用力過猛拉伸膜。 一般要松動一些，但不能在膜底留下氣泡。

土工膜較薄較輕，鋪好后，未鋪保護層前，容易被風(fēng)吹動，一次鋪膜面積不宜較大，宜邊鋪膜邊覆蓋保護層土料。根據(jù)廠家提供的資料，復(fù)合土工膜寬度為1.0~1.9m，本工程采用1.9m寬度以減少接頭用量。 接頭有熱粘接、粘接、搭接等方法，本工程設(shè)計采用粘接，接縫寬度50mm。發(fā)現(xiàn)土工膜破裂或破損時，請務(wù)必用破損面積3倍的土工膜粘接劑進行修補。

④保護層及保護面，土工膜10cm厚保護層制作的土料必須過篩，不允許有粒徑6mm以上的顆粒。否則很容易刺破土工膜。 保護層的土料必須牢固地用樁壓實，并保證證干容重不低于1.5，隨時抽樣檢查。制作回填保護層及塊石護面時，必須輕放，避免碰撞土工膜。 在塊石護面下，鋪100mm厚碎石或砂礫墊層，避免因水位變化、風(fēng)浪等影響而磨壞土料保護層。混凝土砌塊石采用人工掛線鋪裝，石頭嵌固緊密，面層砌塊石個體重量大于48kg，所有縫隙用小砌塊石填充。

⑤周邊邊界處理周邊邊界處理的要求是將復(fù)合土工膜與周邊土體牢固結(jié)合，堵塞滲流入口，阻斷側(cè)向滲漏路徑，積水侵入土工膜底面，形成水泡，在庫水位下降時使土工膜膨脹。因此，周邊邊界必須挖水槽，將土工膜埋在槽內(nèi)。 具體配置請參考圖紙。土工布要強調(diào)國家技術(shù)標準: GB/T17642-1998，國家標準對各種規(guī)格的復(fù)合土工膜有具體參數(shù)要求。根據(jù)工藝的不同，復(fù)合土工膜主要有熱復(fù)合法復(fù)合土工膜和淋膜法復(fù)合土工膜之分。 　

焊接和鋪設(shè)技術(shù)

1、焊接技術(shù)

①焊道搭接寬度: 80~100mm； 平面和垂直面的自然皺紋分別為5%~8%； 伸縮量:3%~5%； 邊角料余量:2%~5%。

②熱熔敷工作溫度280~300℃； 行走速度2~3m/min； 焊接形式為雙焊道。

③破損部位的修復(fù)方法，裁剪相同規(guī)格的材料，熱熔修補，用聚乙烯橡膠密封。

④焊縫無仿皮布連接，采用機械縫合。

⑤水下噴頭密封止水，用GB橡膠止水條密封，用金屬包裹防腐處理。

2、鋪設(shè)技術(shù)

①復(fù)合土工膜的鋪設(shè)和展開方向由e至w或由w至e進行，按鋪設(shè)長度，包括兩側(cè)擋水墻高度一次性完成。②鋪設(shè)步驟，從路線軸線開始向s、n兩側(cè)推進。

③施工工序做湖底復(fù)合土工膜砂漿保護層( 20-30mm )，與垂直隔水墻粘貼。

④復(fù)合土工膜與隔水墻粘貼技術(shù)。 將膠粘劑涂在復(fù)合土工膜和擋墻的貼合面上，干燥靜置時間約5分鐘后進行貼合、壓制、平整。 粘合劑是由瀝青乳膠涂料、水泥和水混合而成。粘貼結(jié)束后，在水位線以上進行釬焊，并進行防水、防腐處理。

增強功能

1、復(fù)合土工膜與支撐材料的接觸面必須平整，避免薄膜被刺破失去防滲作用。否則，為了保護薄膜免受損傷，應(yīng)該設(shè)置微粒緩沖層。

2、一般情況下，在棱角和畸形區(qū)域應(yīng)盡量縮短接縫長度。 除特殊要求外，坡度大于1:6的斜坡上距頂坡或應(yīng)力集中區(qū)1.5米范圍內(nèi)，盡量不設(shè)焊縫。

3、復(fù)合土工膜自身連接、防滲膜連接，即粘接法、焊接法和硫化法，根據(jù)防滲膜的不同材料選擇，進行所有連接縫的抗?jié)B性檢查時注意不要讓接縫連接不暢而泄漏。

4、復(fù)合土工膜與周邊邊界的連接。土工膜與周邊邊界必須嚴密結(jié)合，施工時可在基礎(chǔ)和岸坡上開挖錨槽連接。基礎(chǔ)為淺層砂礫石透水層時，應(yīng)拆下砂礫石，挖至基巖后澆筑混凝土基礎(chǔ)，將土工膜固定在混凝土內(nèi)。基礎(chǔ)為不透水性粘水層時，開挖深2m、寬4m左右的錨槽，將土工膜放入槽內(nèi)，然后回填粘土； 對于基礎(chǔ)較厚的砂礫石透水層，可以用土工薄膜覆蓋防滲。 其長度是根據(jù)計算確定的。被褥部位應(yīng)平整，鋪設(shè)厚度約30cm、最大粒徑20mm的過渡層。在同樣的膜上鋪設(shè)過濾層，再設(shè)置保護層。膜周邊與兩岸坡面不透水層嚴密結(jié)合，防滲膜與溝槽的連接通過膜與混凝土的允許接觸滲坡降來確定。由于聚氯乙烯和丁基橡膠系膜可以用粘接劑或溶劑很好地粘接在混凝土面上，埋設(shè)長度可以適當縮短，聚乙烯膜不能粘接在混凝土面上，所以埋設(shè)混凝土的長度至少為0.8m。

5、復(fù)合土工膜鋪設(shè)完畢后，應(yīng)盡量減少在膜面上行走、移動工具。可能對防滲膜造成危害的物品，不得放在膜上或帶到膜上，以免對膜造成意外損傷。

6、設(shè)計材料，根據(jù)工程性質(zhì)、種類、應(yīng)用部位、使用條件、設(shè)計要求等選擇合適的種類和規(guī)格。

根據(jù)工程設(shè)計水壓要求強度，以及暴露、埋壓、氣候、使用壽命等應(yīng)用條件，確定土工膜厚度。

根據(jù)工程實際尺寸、面積、施工條件、施工能力，以施工時接縫最少為原則，確定土工膜的寬度和長度。基層為混凝土結(jié)構(gòu)時，宜選擇可直接粘結(jié)在水泥基層上的長絲無紡布復(fù)合土膜。在公路上應(yīng)用于防滲處理，中央分隔帶下部防滲一般采用布一膜200-300g/m。

7、施工方法，土工膜在運輸過程中不要拖動，要拉硬，避免尖銳物刺傷。

①從底部向高位延伸，不要拉得太緊，留出1.50%的寬度，局部下沉延伸。考慮本工程實際情況，邊坡采取自上而下的鋪設(shè)順序；

②相鄰兩個縱向接頭不在一條水平線上，相互錯開1m以上；

③豎向接頭距離壩腳、彎腳不少于1.50m，應(yīng)設(shè)置在平面上；

④先邊坡后大衣底部；

⑤邊坡鋪設(shè)時，展膜方向應(yīng)與最大坡度線基本平行。

以上就是今天的內(nèi)容，感謝大家的閱讀和觀看，希望對大家有幫助，如果您有什么不懂的，歡迎聯(lián)系我們的工作人員，我們將竭誠為您服務(wù)，期待我們以后的合作。
