復(fù)合土工膜是各大工程中常用的材料，它的彎曲性能可以影響工程設(shè)計(jì)與施工質(zhì)量。那么，它可不可以彎曲呢？

一、材料結(jié)構(gòu)決定彎曲基礎(chǔ)性能

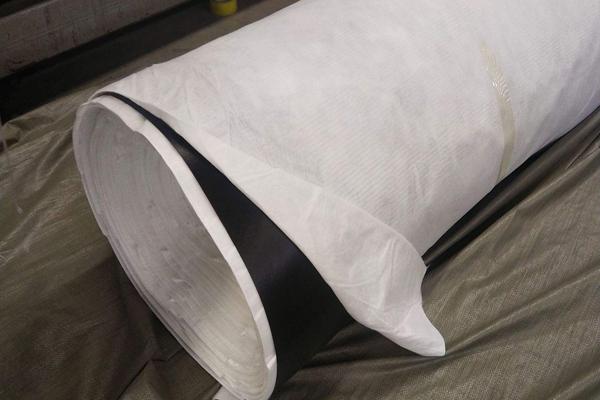

復(fù)合土工膜是由無紡布/編織布等土工織物與HDPE/LDPE/EVA等高分子膜材復(fù)合構(gòu)成，它的彎曲性能源于多層結(jié)構(gòu)的協(xié)同作用。比如兩布一膜，中間層HDPE膜有防滲功能，上下層土工布通過經(jīng)編捆綁線與膜緊密結(jié)合，形成整體受力體系。實(shí)驗(yàn)表明，當(dāng)膜材厚度為1.5mm時(shí)，它的彎曲剛度較單層膜降低42%，這就得益于土工布的柔性支撐作用。

材料選擇對(duì)彎曲性能影響很大：

1、聚乙烯（PE）膜：延伸率可達(dá)600%，適應(yīng)地基沉降能力突出，常用在軟土地基防滲工程中

2、聚酯（PET）土工布：斷裂強(qiáng)度≥25kN/m，在彎曲過程中可以分散應(yīng)力集中

3、經(jīng)編復(fù)合工藝：通過捆綁線在經(jīng)緯紗與膜材間形成三維交織結(jié)構(gòu)，讓復(fù)合膜在彎曲時(shí)紗線沿裂口擁集，抗撕裂強(qiáng)度提升30%。

二、彎曲機(jī)理與工程適配性

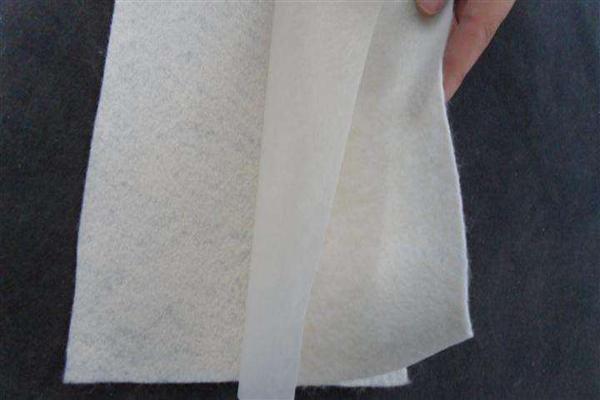

復(fù)合土工膜的彎曲行為遵循彈性變形理論，它的彎曲半徑與膜厚呈正相關(guān)。根據(jù)CJ/T430標(biāo)準(zhǔn)，當(dāng)彎曲半徑≥50倍膜厚時(shí)，材料性能保持率超過95%。

實(shí)際工程中，要根據(jù)地質(zhì)條件選擇適配結(jié)構(gòu)：

1、河道治理工程：采用0.8mm LDPE膜+300g/m2編織布結(jié)構(gòu)，縱向拉伸強(qiáng)度≥25kN/m，能適應(yīng)河床沖刷變形

2、垃圾填埋場(chǎng)：2.0mm HDPE膜+600g/m2無紡布組合，滲透系數(shù)≤1×10?12cm/s，在堆體沉降過程中保持防滲完整性

3、特殊地質(zhì)處理：兩布一膜結(jié)構(gòu)配合波浪形鋪設(shè)法，預(yù)留1.5%富余度，能夠應(yīng)對(duì)斷層帶等不均勻沉降流延法生產(chǎn)工藝通過控制結(jié)合強(qiáng)度≥6N/cm2、厚度誤差≤0.02mm，讓復(fù)合膜抗紫外線老化性能提升40%，特別適用于露天彎曲工程場(chǎng)景。

三、施工規(guī)范保障彎曲應(yīng)用效果

彎曲部位的施工質(zhì)量能夠影響工程壽命，要嚴(yán)格遵循三級(jí)檢測(cè)體系：

1、焊接工藝：采用280±5℃熱熔焊接，速度控制在2.0m/min，確保接縫強(qiáng)度不低于母材的80%

2、檢測(cè)標(biāo)準(zhǔn)：氣壓檢測(cè)0.2MPa/5min，壓降≤20%；真空檢測(cè)負(fù)壓值≥0.05MPa

3、修補(bǔ)要求：缺陷部位修補(bǔ)片直徑要比損傷區(qū)域大30cm，重疊寬度要≥10cm
