復(fù)合土工膜是現(xiàn)代防滲工程中常用的材料，它的施工質(zhì)量能夠影響工程的安全性與耐久性。國家標(biāo)準(zhǔn)《GB/T17642-2008》對復(fù)合土工膜的技術(shù)要求、施工規(guī)范及檢測方法進(jìn)行了系統(tǒng)規(guī)定，今天小編來聊一聊它的施工技術(shù)規(guī)范。

一、材料標(biāo)準(zhǔn)與性能要求

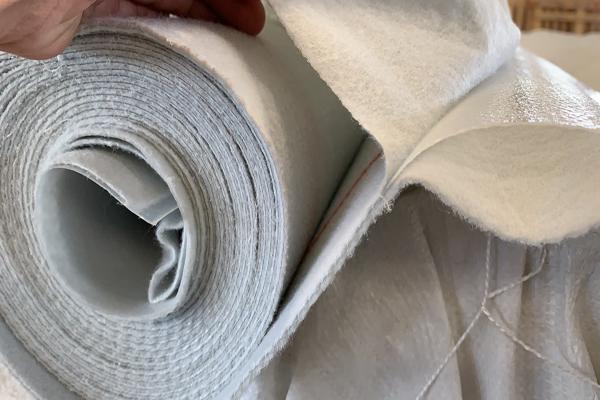

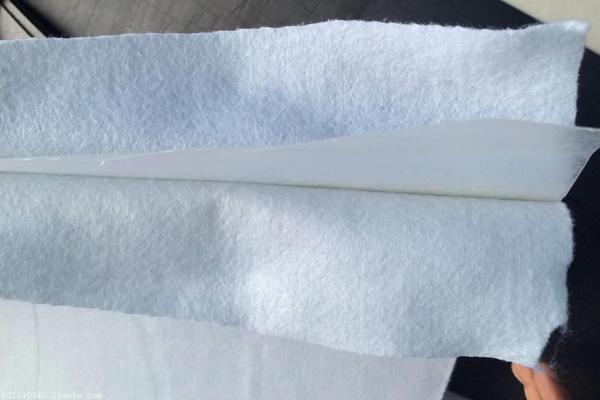

根據(jù)《GB/T17642-2008》，復(fù)合土工膜按結(jié)構(gòu)分為一布一膜、兩布一膜等類型，它的性能指標(biāo)包括膜厚、拉伸強(qiáng)度、斷裂伸長率、CBR頂破強(qiáng)度及滲透系數(shù)等。比如，膜材要選用高密度聚乙烯（HDPE）或聚氯乙烯（PVC），抗拉強(qiáng)度要大于母材，滲透系數(shù)應(yīng)≤1×10?11 cm/s。材料進(jìn)場時(shí)要提供檢測報(bào)告與合格證，重點(diǎn)核查剝離強(qiáng)度與耐靜水壓指標(biāo)，確保符合設(shè)計(jì)要求。

二、施工關(guān)鍵技術(shù)要點(diǎn)

1、基底處理

基層含水率要控制在15%以下，壓實(shí)系數(shù)≥0.95，并通過壓路機(jī)靜壓收面。基底要平整無尖銳物，局部高差≤50mm，陰陽角需圓弧過渡，坡度均勻。雜草、樹根需徹底清除，必要時(shí)噴灑滅草劑。

2、鋪設(shè)工藝

（1）按主受力方向鋪設(shè)，預(yù)留5%-8%自然褶皺及3%-5%伸縮量，避免過度張拉。

（2）膜材兩側(cè)預(yù)留100mm PE甩邊，便于焊接；單元間搭接寬度6-8cm，要求無折皺、無油污。

（3）采用砂袋臨時(shí)壓固，防止風(fēng)掀，并確保48小時(shí)內(nèi)覆蓋保護(hù)層。

3、焊接與修復(fù)

雙軌熱熔焊接溫度要控制在280-300℃，行進(jìn)速度2-3m/min，焊道寬度80-100mm。焊縫質(zhì)量通過充氣法（壓力0.15-0.2MPa，保壓1-5分鐘）或真空檢測法（≥0.005MPa，保壓30秒）驗(yàn)證。破損部位要裁剪相同材料熱熔修補(bǔ)，150g/㎡以上無紡布采用縫紉機(jī)縫合。

三、質(zhì)量驗(yàn)收與安全控制

1、主控項(xiàng)目

材料強(qiáng)度、延伸率及地基承載力要符合《土工合成材料地基質(zhì)量檢驗(yàn)標(biāo)準(zhǔn)》。抗拉強(qiáng)度檢測中，焊縫強(qiáng)度要高于母材。

2、安全措施

（1）施工現(xiàn)場嚴(yán)禁煙火，材料存放要專人監(jiān)管并防雨雪覆蓋。

（2）回填時(shí)使用壓力<55kPa輕型機(jī)械，垂直膜材方向作業(yè)，避免損傷。
