土工膜是常用在水利工程、垃圾填埋場、人工湖、污水處理池等工程中的材料。它能防止液體或氣體滲透，所以它的接縫質量能夠關系到工程的整體防滲效果。如果接縫處理不當，可能會導致滲漏問題，進而影響工程的安全性和使用壽命。那么，它應該怎么接縫呢？

一、土工膜接縫的重要性

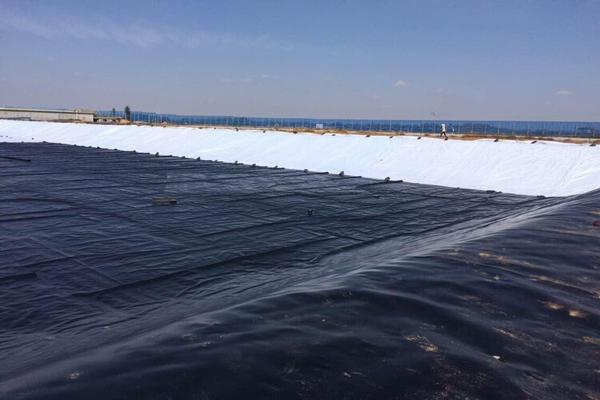

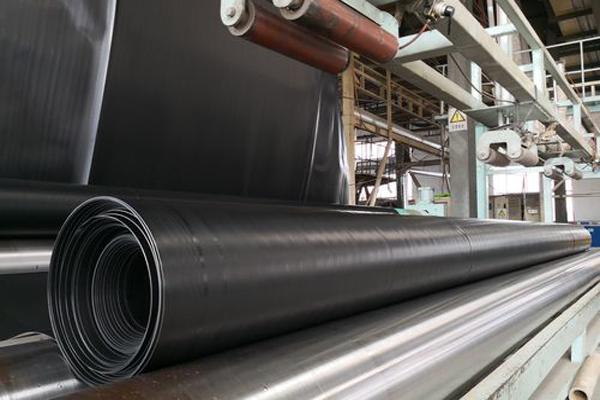

土工膜是以卷材形式供應，在實際施工中要通過接縫把多塊土工膜連接成一個整體。接縫的質量能夠影響土工膜的防滲性能和力學性能。如果接縫不牢固或存在缺陷，可能會成為滲漏的薄弱點，導致工程失效。所以，接縫施工是土工膜鋪設過程中最關鍵的技術環節之一。

二、土工膜接縫的常用方法

根據土工膜的材質和工程要求，接縫方法主要包括熱熔焊接、擠出焊接和化學粘接三種。每種方法都有適用范圍和施工特點。

1、熱熔焊接

熱熔焊接是土工膜接縫中最常用的方法，適用于高密度聚乙烯（HDPE）、線性低密度聚乙烯（LLDPE）等熱塑性材料。它原理是通過加熱使土工膜表面熔化，然后在壓力下把兩塊膜粘合在一起。

施工步驟：

（1）準備工作：清理接縫區域，確保表面無灰塵、水分和油污。

（2）預熱設備：使用雙軌熱熔焊機，把焊機預熱至設定溫度（通常為200-300℃）。

（3）焊接操作：把焊機沿接縫勻速移動，使土工膜表面熔化并粘合。

（4）冷卻檢查：焊接完成后，等待接縫冷卻，并進行氣密性檢測。

優點：接縫強度高，防滲性能好，適用于大面積施工。

缺點：對施工環境要求較高，要在干燥、無風條件下進行。

2、擠出焊接

擠出焊接適用于不規則接縫或修補局部缺陷。它的原理是通過擠出熔融的塑料材料填充接縫區域，形成均勻的焊縫。

施工步驟：

（1）清理接縫：確保接縫區域干凈、干燥。

（2）預熱接縫：使用熱風槍對接縫區域進行預熱。

（3）擠出焊接：把熔融的塑料材料均勻擠出，填充接縫區域。

（4）冷卻檢查：等焊縫冷卻后，檢查它的平整性和密實性。

優點：適用于復雜形狀的接縫，操作靈活。

缺點：接縫強度略低于熱熔焊接，施工效率較低。

3、化學粘接

化學粘接主要用于PVC土工膜或其他不適合熱焊接的材料。它的原理是使用專用膠水把兩塊土工膜粘合在一起。

施工步驟：

（1）表面處理：清理接縫區域，確保表面無污物。

（2）涂膠：在接縫區域均勻涂抹專用膠水。

（3）粘合：把兩塊土工膜對齊并壓緊，確保膠水均勻分布。

（4）固化：等待膠水完全固化，一般需要24小時以上。

優點：適用于多種材料，操作簡單。

缺點：接縫強度較低，耐久性較差，適用于臨時工程或低強度要求場合。

三、土工膜接縫施工的注意事項

1、環境條件

接縫施工要在干燥、無風的環境中進行，避免雨水、灰塵等影響接縫質量。低溫環境下要采取保溫措施，確保焊接溫度達標。

2、接縫區域清理

接縫區域必須徹底清理，確保無灰塵、油污、水分等雜質。任何雜質都可能影響接縫的密實性和強度。

3、設備檢查

施工前要檢查焊接設備的溫度、壓力等參數是否正常，確保設備處于良好狀態。

4、接縫檢測

接縫完成后，要進行氣密性檢測或電火花檢測，確保接縫無漏點。重要工程，可以采用雙重檢測方法。

5、施工人員培訓

接縫施工對操作人員的技能要求較高，要經過專業培訓，熟悉設備操作和施工流程。

四、常見問題及解決方案

1、接縫不牢固

可能原因：焊接溫度不足、壓力不夠或接縫區域未清理干凈。

解決方案：調整設備參數，重新清理接縫區域并焊接。

2、接縫出現氣泡

可能原因：焊接速度過快或接縫區域有水分。

解決方案：降低焊接速度，確保接縫區域干燥。

3、接縫不平整

可能原因：焊接設備移動不均勻或接縫區域未對齊。

解決方案：重新調整接縫位置，確保焊接設備勻速移動。

從上面可以看出，土工膜的接縫施工是確保工程防滲效果的關鍵環節。熱熔焊接、擠出焊接和化學粘接是三種常用的接縫方法，各有適用范圍和優缺點。在實際施工中，要根據土工膜的材質、工程要求及環境條件選擇合適的接縫方法，并嚴格按照施工規范操作。
