土工膜鋪設時需要焊接，焊接試驗方法有哪些？今天，小編來聊一聊，下面我們一起來看看吧。

在垃圾填埋場中鋪設 HDPE 土工膜是一種常見的選擇，但由于填埋面積較大，HDPE 土工膜之間通常存在接縫焊接。HDPE土工膜的焊接質量直接影響填埋場防滲系統的水平，甚至影響工程的整體質量。為了減少焊縫漏點，土工膜焊接后必須進行焊接質量檢測。提高其質量控制可以有效降低后續機械材料的消耗，避免填埋場投入運行后地下水污染等環境污染問題。

根據CJJ 113-2007 《生活垃圾衛生填埋場防滲系統工程技術規范》中的規定，HDPE膜鋪設過程中必須進行搭接寬度和焊縫質量控制。監理必須全程監督膜的焊接和檢驗。

HDPE土工膜焊縫無損檢測方法

土工膜焊接質量常用的檢測方法有目測、焊縫損傷檢測和焊縫無損檢測。目測是評價土工膜焊接質量的一種粗略方法。破壞試驗通過剪切和/或拉伸試驗焊接區域土工膜試樣進強度試驗。無損檢測包括真空箱試驗法和氣壓試驗法，能有效地檢測土工膜在雙焊縫條件下的焊接質量。

1、HDPE土工膜熱熔焊接的氣壓檢測

針對熱熔焊接形成的雙軌焊縫，焊縫中間預留氣腔的特點，應采用氣壓檢測設備檢測焊縫的強度和氣密性，一條焊縫施工完畢后，將焊縫氣腔兩端封堵，用氣壓檢測設備對焊縫氣腔加壓至250kpa，維持3-5min，氣壓不應低于240kpa，然后在焊縫的另一端開孔放氣，氣壓表指針能夠迅速歸零視為合格

對HDPE膜熱熔焊接每條焊縫應進行檢測，合格率應為100%。

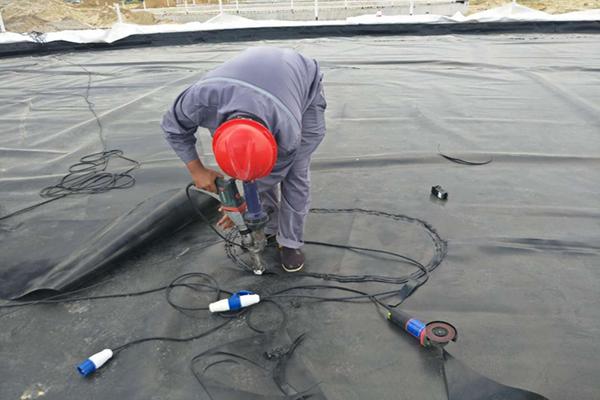

2、HDPE土工膜擠壓焊接的真空檢測

HDPE土工膜擠壓焊接的真空檢測用真空檢測設備直接對焊縫待檢部位施加負壓，當真空罩內氣壓達到25kPa～ 35kPa 時焊縫無任何泄漏方視為合格。

對熱熔焊接每條焊縫應進行氣壓檢測，合格率應為100%。

3、HDPE土工膜擠壓焊接的電火花檢測

等效于真空檢測，適應地形復雜的地段，應預先在擠壓焊縫中埋設一條9，3mmm＞0.5mm的細銅線，利用35kV的高壓脈沖電源探頭在距離焊縫10mm～30mm的高度探掃，無火花出現應視為合格，否則說明出現火花的部位有漏洞。

HDPE土工膜焊接質量損傷的檢測方法

HDPE 土工膜焊縫的破壞取樣

對于一定長度的每個焊接設備，采取破壞性樣品進行實驗室試驗分析(取樣位置應立即修復)。定量地檢測焊縫強度質量，熱熔及擠壓焊縫強度合格的判定標準應符合規定。

（1）焊縫強度的破壞性取樣檢測，按每1000m取一個350mm×1000mm樣品做室內破壞性強度測試，合格率應為100％。

（2）HDPE膜焊縫破壞性測試，每個試樣裁取10個25.4mm寬的標準試件，分別做5個剪切實驗和5個剝離實驗。每種實驗5個試樣的測試結果中應有4個符合上表中的要求，且平均值應達到表格中的標準、最低值不得低于標準值的80％方視為通過強度測試。

如不能通過強度測試，需在測試失敗的位置沿焊縫兩端各6m范圍內重新取樣測試，重復以上過程直至合格為止。可疑部件采用擠壓焊接加固。

填埋場土工膜的焊接質量是檢測過程中的一項重要指標。是否合格，關系到整個工程的質量，決定是否存在污染風險。在填埋場的施工中，特別是對于施工驗收的時候，土工膜焊接質量問題就是一個非常重要的因素。

為避免垃圾填埋場防滲系統發展出現滲漏，而引起污染周邊國家環境，在施工過程中一定要做好相應的措施，注意施工工程質量，做好服務質量控制管理和檢驗工作，及早發現這些問題，解決這個問題，才能實現最大不同程度地將垃圾填埋場對環境的污染降到最低。因此，對土工膜的焊接質量進行檢測是十分必要和實用的。

土工膜EDM檢測方法是目前檢測填埋場防滲層完整性的主要技術手段，可以檢測不小于1 mm的防滲土工膜的滲漏損傷。電火花檢測技術具有易操作、效率高、準確率高等教育優點，目前我國深受中國廣大土工膜滲漏進行檢測技術員青睞。

上面就是今天的內容，感謝您的閱讀和觀看，希望對您有幫助，如果您有什么問題，請與我們的工作人員聯系，我們將竭誠為您服務，期待與您的合作。
