經常接觸工程的人應該對土工膜不陌生，它具有非常好的防滲作用，在很多工程中都能看到它的身影，那么它的施工方法大家知道嗎？今天小編來聊一聊，下面一起看一下吧。

HDPE土工膜焊接步驟工藝流程主要有以下幾點：首先根據填埋區的實際地形尺寸進行規劃-按實際規劃尺寸進行裁膜并運至施工現場的相對應的位置-按施工操作程序進行鋪設、焊接-自檢合格后申請驗收，為下道工序作好準備

一、HDPE土工膜鋪設安裝前的準備工作

1、鋪設、安裝HDPE膜前，邀請業主、設計方、現場監理與相關單位，進行施工前的預備會議，確定防滲施工的各項施工細節以及解決工地現場出現的各種新的情況

2、做好施工前的電源線路暢通，施工機具的檢修就位，勞動力安排就緒等

3、膜下基礎層應平整、壓實、無石塊、積水、樹根等雜物，任何堅硬損壞土工膜的物品都不能有，驗收合格后，HDPE膜才能進行鋪設，未經驗收的基礎上不得鋪設HDPE膜。

4、必須按照已批準的文件和征得項目監理對我發的施工建議方案書面同意后，方可施工，施工中應做好記錄，交業主歸檔備查。

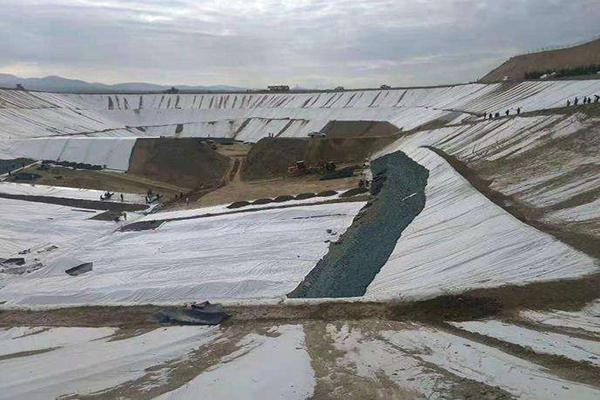

二、HDPE防滲膜鋪設、焊接

1、在焊接設備焊接的試樣未通過試焊檢查或監理工程師確認之前，不得開始正式焊接

2、焊接前必須將防滲膜表面灰土、污物等異物清潔干凈

3、焊接防滲膜的重疊部分不得少于10cm

4、溫度低于5℃或高于40℃時，施工單位應提供與規定溫度范圍內同等焊接質量的書面說明，并請監理工程師確認后，方可進行施工

5、防滲膜焊接形式采用雙焊縫搭接，擠壓式焊接使用在修復（如修補孔洞），且熔焊設備達不到的地方

6、防滲膜焊縫聯結強度應大于母材料強度

7、HDPE膜裁切之前，應該準確丈量其相關尺寸，然后按實際裁切，一般不宜按圖示尺寸裁切，應逐片編號，詳細記錄在專用表格上

8、鋪設HDPE防滲膜時應力求焊縫少，在保證質量的前提下，盡量節約原材料，同時也容易保證質量

9、膜與膜之間接縫的搭接寬度一般不小于10cm，通常就使焊縫排列方向平行于大坡度，即沿坡度方向排列。

10、通常在拐角及畸形地段，應是接縫長度盡量減短，除特殊要求外，在坡度大于1:10的斜坡上距頂坡或應力集中區域1.5米范圍內，盡量不設焊縫

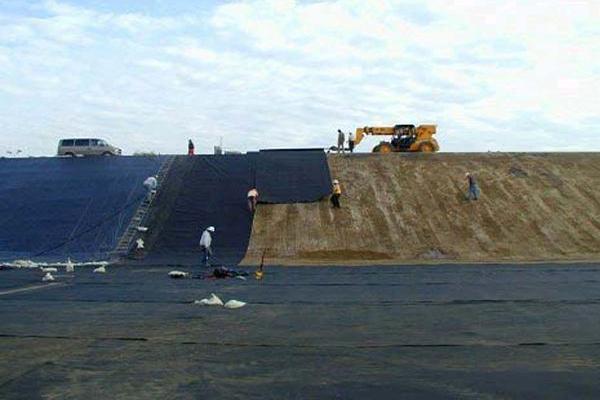

11、HDPE防滲膜在鋪設中，應避免產生人為褶皺，溫度較低時，應盡量拉緊、鋪平

12、HDPE防滲膜鋪設完成后，應盡量減少在膜面上行走、搬動工具等，凡能對HDPE膜造成危害的物件，均不應放在膜上或攜帶在膜上行走，以免對膜造成意外損傷

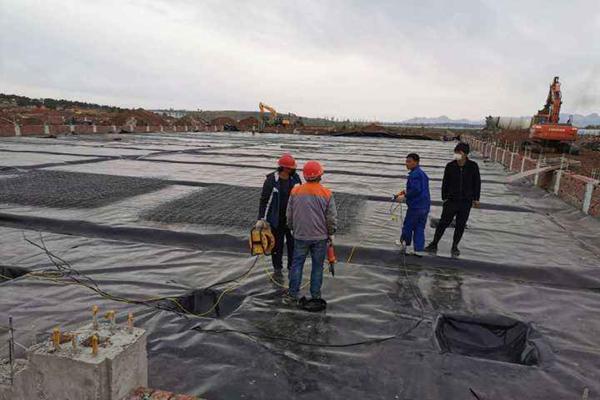

13、防滲膜的焊接

土工膜的施工焊接主要有二種方法：雙軌熱熔焊接和擠壓式焊接，雙軌熱熔焊接主要用爬焊機對膜進行高溫擠壓從而達到焊接的目的，擠壓式焊接利用焊槍靠焊條高溫熔化進行焊接，場區內的膜焊接較多采用雙軌擠壓焊接，單軌熱熔焊主要用于拐角等特殊部位

（1）雙軌熱熔焊機的施工程序和工藝要求

①施工前的準備工作

在正式焊接前所要進行的準備工作包括以下幾個方面

a.對鋪膜后的搭接寬度的檢查：HDPE土工膜焊接接縫搭接長度為80-100mm

b.在焊姐前，要對搭接的200mm左右范圍內的膜面進行清理，用濕抹布擦掉灰塵、污物，使部分保持清潔、干燥

c.焊接部位不得有劃傷、污點、水分、灰塵以及其他妨礙焊接和影響施工質量的雜質

d.試焊

在正式焊接操作之前，應根據經驗先設定設備參數，取300×600mm的小塊膜進行試焊

e.當環境溫度高于40℃或低于5℃時不能進行土工膜的焊接

②操作要點

a.開機后，仔細觀察批示儀表顯示的升溫情況，使設備充分預熱

b.向焊機中插入膜時，搭接尺寸要準確，動作要迅速

c.在焊接中，司焊人員要密切注視焊縫的狀況，及時調整焊接速度，以確保焊接質量

d.在焊接中要保持焊縫的平直整齊，應及早對膜下不平整部分采取應對措施，避免影響焊接機順利運行，遇到特殊故障時，應及時停機，避免將膜燙壞

e.在坡度大于1:3的坡面上安裝時，司焊和輔助人員必須在軟梯上操作，且系好安全帶

f.在陡坡或垂直面處作業時，司焊人員要在吊籃里或直梯上操作，均應系牢安全帶，必要時，在坡頂處設置固定點，對焊機的升降進行輔助控制，以便于準確操作，并確保焊機的安全進行

g.司焊人員必須監近代焊機的電源電壓是在220±11V之內，否則應即時停機檢修

h.從事環境工程作業的HDPE土工膜焊接的司焊人員，必須是取得相應操作資格證的人員才能進行焊接

i.在從事熱合焊接時，根據安裝條件，一般為2-3個人為一組，其中至少有一名焊工負責司焊

（2）擠壓式焊接的焊接程序及工藝要求

①施工前的準備工作

a.檢查接縫處基層是否平整、堅實，如有異物，應事前處理妥善

b.檢查焊縫處的搭接寬度是否合適（≥60mm），接縫處的膜應平整，松緊適中，不致形成“魚嘴”

c.定位粘接

用熱風槍將兩幅膜的搭接部位粘接，粘接點的間距不宜大于60-80mm，要控制熱風的溫度，不可燙壞土工膜，又不得能輕易撕開

d.打毛：用打毛機將焊縫處30-40mm寬度范圍內的膜面打毛，達到徹底清潔，形成糙面，以增加其接觸面積，但其深度不可超過膜厚的10%，打毛時要輕輕操作，盡量少損失膜面，對厚度等于或大于2mm的膜，要打出45°的坡口

e.試焊：在正式焊接之前，要取不小于300×600mm的小樣，根據經驗初定設備參數進行試焊

試焊成功或失敗的評定標準是

對粘接的焊縫進行剪切和剝離檢驗時，只能膜被撕壞，不能出現焊口的破壞

②擠壓式焊接操作程序

a.焊接時要將機頭對正接縫，不得焊偏，不能允許滑焊、跳焊

b.焊縫中心的厚度一般應為防滲膜厚度的2.5倍，且不低于3mm

c.一條接縫不能連續焊完時，接茬部分已焊焊縫要至少打毛50mm，然后進行搭焊

d.根據氣溫情況對焊縫及時進行冷卻處理

以上就是今天的內容，感謝大家的閱讀和觀看，希望對大家有幫助，如果您有什么不懂的，歡迎聯系我們的工作人員，我們將竭誠為您服務，期待我們以后的合作。
