在工程建設中，有很多經常應用的土工材料，今天小編挑其中的兩種來聊一聊，土工膜與土工布，他們兩者的區別有哪些呢？下面一起看一下吧。

土工膜以塑料薄膜作為防滲基材，與無紡布復合而成的土工防滲材料，土工布又稱土工織物，它是由合成纖維通過針刺或編織而成的透水性土工合成材料。

土工膜和土工布的區別如下：

一、透水性

土工膜是不透水的，土工布是透水的。

二、材質及用途

土工布是用無紡布做的，主要用來加固地基，土工膜是用高密度聚乙烯做的，主要用來防滲。

三、性能

1、土工布有紡土工布和無紡土工布，具有優秀的過濾，排水，隔離，加筋，防滲，防護作用，具有重量輕，抗拉強度高，滲透性好，耐高溫，抗冷凍，耐老化，耐腐蝕。

2、土工膜以塑料薄膜作為防滲基材，是一種高分子化學柔性材料，比重較小，延伸性較強，適應變形能力高，耐腐蝕，耐低溫，抗凍性能好。

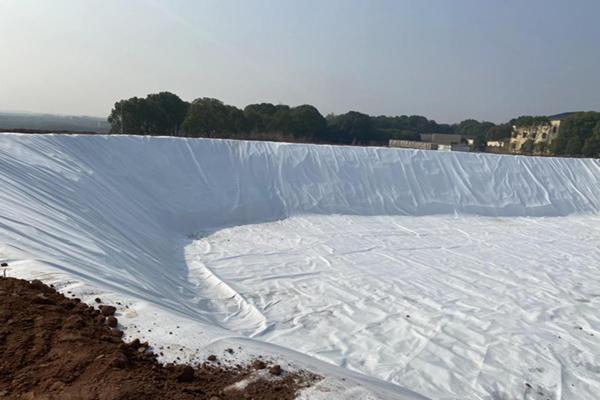

土工布與土工膜兩者可以單獨作用同時也可復合成一體共同發揮各自長處。

土工布的施工方法步驟解析

土工布的應用特性

a、由于目前用于土工布生產的合成纖維主要為錦綸，滌綸，丙綸，乙綸，它們都具有很強的抗埋，耐腐性土工布能。

b、土工布為透水材料，所以具有很好的反濾隔離功能。

c、無紡土工布由于結構蓬松，具有很好的排水性能。

d、土工布有很好抗穿刺能力，所以具有很好的保護性能。

e、土工布有很好的摩擦系數與抗拉強度，具有土工加筋性能。

土工防滲膜施工

土工防滲膜施工是在薄膜的一側或兩側貼上土工布，形成復合土工防滲膜，其形式有一布一膜，二布一膜等。

土工布作為土工膜的保護層，使保護防滲層不受損壞，為減少紫外線照射，增加抗老化性能，盡量采用埋入法鋪設。

施工中，先要用料徑較小的砂土或粘土找平基面，然后再鋪設土工膜，土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，之后在所鋪的土工膜上用細砂或粘土鋪一層10cm左右過度層，砌上20-30cm塊石(或砼預制塊)作防沖保護層，施工時，應盡力避免石塊直接砸在土工膜上，盡量是邊鋪膜邊進行保護層的施工，復合土工膜與周邊結構物連接應采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青(厚2mm)粘接，土工布廠家以防該處發生滲漏。

土工膜的接縫處理是一個關鍵工序，直接影響防滲效果，一般接縫方式有：。

①搭接：搭接寬度宜大于15cm。

②熱焊：宜于稍厚的土工膜基材，焊縫搭接寬度不小于5CM.(不推薦膠接，長時間水浸泡易開膠，防滲效果差.)。

根據多年實踐證明，防滲膜厚度不小于0.25mm，太薄可能產生氣孔，且易在施工中受損而降低防滲效果，土工膜施工中，特別要注意做到鋪設不宜過緊，不得打皺，拼接要牢固。

施工方法

1、長絲或短絲土工布的安裝通常用搭接，縫合和焊接幾種方法，縫合和焊接的寬度一般為0.1m以上，搭接寬度一般為0.2M以上，可能長期外露的土工布，則應焊接或縫合。

2、土工布的縫合。

所有的縫合必須要連續進行(例如，點縫是不允許的)，在重疊之前，土工布必須重疊至少150mm，縫針距離織邊(材料暴露的邊緣)至少是25mm。

縫好的土工布接縫最包括1行又線鎖口鏈形縫法，用于縫合的線應為最小張力超過60N的樹脂材料，并有與土工布相當或超防滲土工布出的抗化學腐蝕和抗紫外線能力。

任何在縫好的土工布上的“漏針”必須在受到影響的地方重新縫接。

必須采取相應的措施避免在安裝后，土壤，顆粒物質或外來物質進入土工布層。

布的搭接根據地形及使用功能可分為自然搭接，縫接或焊接。

3、在施工中，土工膜上面的土工布采用自然搭接，土工膜上層土工布采用縫接或熱風焊接，熱風焊接是首先的長絲土工布的連接方法，即用熱風槍對兩片布的連接瞬間高溫加熱，使其部分達到融熔狀態，并立即使用一定的外力使其牢牢地粘合在一起，在潮濕(雨雪天)天氣不能進行熱粘連接的情況下，土工布應采取另一方法一縫合連接法，即用專用縫紉機進行雙線縫合連接，且采用防化學紫外線的縫合線。

縫合時寬度≥10cm，自然搭接時寬度≥20cm，熱風焊接時寬度≥20cm。

4、對于縫接，要采用質量與土工布相同的縫合線，縫合線要采用抗化學破壞和紫外光照射能力更強的材質。

5、膜上下兩層土工布在有錨固槽的部位都應與土工膜一同埋入錨固槽內。

以上就是今天的內容，感謝大家的閱讀和觀看，希望對大家有幫助，如果您有什么不懂的，歡迎聯系我們的工作人員，我們將竭誠為您服務，期待我們以后的合作。
